КМА-150-3 три в одном
УРАЛ-4320 (6х6) ЕВРО-5
Описание модели КМА-150-3 три в одном

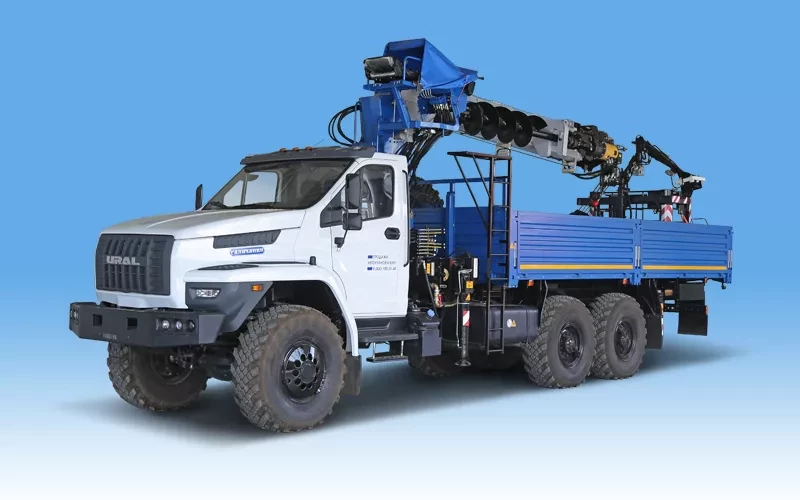

Кран-манипулятор КМА-150-3 с сертифицированной рабочей платформой и буровым оборудованием
на шасси УРАЛ-4320 (NEXT) (6×6)
Назначение:
КРАН-ПОДЪЕМНИК-БУРИЛЬНАЯ МАШИНА
Подходит для погрузки и транспортировки грузов, производства ремонтно-восстановительных, строительных, монтажных работ, обслуживания рабочим персоналом зданий и сооружений, линий электропередач, линий связи, воздуховодов, производства аварийных и других работ, требующих подъема людей на высоту, производства буровых работ.
Преимущества:
- Полностью заводское производство КМУ и монтаж на шасси;
- Подъемник изготовлен по требованиям ГОСТ 34443-2018 «Мобильные подъемники с рабочими платформами»;
- Рабочая платформа сертифицирована по требованиям ТР ТС 010/2011 «О безопасности машин и оборудования»;
- Кран-манипулятор допущен к эксплуатации на государственных объектах;
- Дистанционное управление всеми операциями;
Угол наклона стрелы ниже уровня горизонта на 15° упрощает:
- - буровые работы;
- - монтаж люльки, вращателя и бура с земли;
- - монтаж и доступ в рабочую платформу с земли.
Комплектация:
- Передние неповоротные телескопические опоры;
- Задние телескопические опоры;
- Пост управления на колонне;
- Дистанционное радиоуправление через пульт с возможностью кабельного подключения;
- Сертифицированная рабочая платформа с высотой подъема до 22,0 м:
- грузоподъемность 250 кг;
- электроизоляция до 1000 В;
- двухместная;
- поворотная;
- угол поворота рабочей платформы (люльки) ±90 градусов;
- с гравитационным выравниванием.
- Прибор безопасности с регистрацией параметров работы;
- Аварийная министанция для опускания стрелы;
- Комплект раций;
- Маслоохладитель;
- Прожектор на стреле;
- Анемометр;
- Парковка крюковой подвески;
- Проставка между стрелой и гидроцилиндром.
- Буровое оборудование в составе:
- Гидровращатель;
- Телескопический шнек Ø 450 мм.
Опции:
- Тент для защиты оператора;
- Маслоохладитель;
- Комплект раций (в комплекте с неповоротной люлькой);
- Анемометр (в комплекте с неповоротной люлькой);
- Сертифицированная рабочая платформа с высотой подъема до 24,0 м:
- - грузоподъемность 250 кг;
- - электроизоляция до 1000 В;
- - двухместная;
- - неповоротная;
- - с гравитационным выравниванием.
- Телескопические шнеки:
- Ø 350 мм, глубина бурения 8,5 м;
- Ø 500 мм, глубина бурения 8,5 м.
Общие характеристики:
| Параметр | Значение |
|---|---|
| Грузоподъемность максимальная,т | 7 |
| - на максимальном вылете | 0,2 |
| Максимальный грузовой момент, тм | 15 |
| Количество секций стрелы, шт | 6 |
| Профиль стрелы | шестигранный |
| Максимальный вылет стрелы,м | 19,0 |
| - при работе с рабочей платформой, м | 12,3 |
| - при работе с буровым оборудованием, м | от 4,3 до 6,5 |
| Максимальная высота подъема крюка,м | 20,9 |
| Максимальная глубина опускания крюка,м | 20,9 |
| Скорость подъема-опускания груза лебедкой м/с: | |
| - максимальная | 0,180 |
| - минимальная | не ограничена |
| Максимальная высота подъема рабочей платформы, м | до 22,0/24,0 |
| Электроизоляция рабочей платформы, В | до 1000 |
| Угол поворота рабочей платформы (люльки), градус | ±90 |
| Угол поворота колонны,градус | 360 без ограничений |
| Частота вращения, об/мин | 2,0 |
| Угол опускания стрелы ниже горизонта, градус | 15,0 |
| Максимальный крутящий момент на буровом оборудовании, Нм | 6700 |
| Диаметр бурения, м | до 0,5 |
| Глубина бурения, м: | |
| - без удлинителя | до 4,5 |
| - с удлинителем (опция) | до 8,5 |
| Категория грунтов для бурения | I-IV и однородных грунтах сезонного промерзания глубиной до одного метра |
| Управление манипулятором | с верхнего поста или дистанционно |
| Вылет передних телескопических опор, мм | 5650 |
| Вылет задних телескопических опор, мм | 4570 |
| Способ выдвижения опор | гидравлический |
| Рабочее давление, МПа | 26 |
| Рабочая температура окружающей среды, град. С | от -40 до +40 |
| Габаритные размеры (длина х ширина х высота), мм | 10600 х 2550 х 3990 |
| Длина бортовой платформы, мм | 6200 |
| Шасси базового автомобиля | УРАЛ-4320 (NEXT) |
| Колесная формула | 6 х 6 |
| Двигатель шасси (ЕВРО-5) | ЯМЗ-536 |
| Клиренс, мм | 400 |
| Контрольный расход топлива на 100 км, л | 37 |
| Снаряженная масса крана-манипулятора без дополнительного оборудования, т | 14,2 |
| Масса буксируемого прицепа, т (опция) | до 11,5 |
| Объем гидросистемы (в том числе гидробака), л | 150,0 (116,0) |
| Срок гарантийного обслуживания | 24 месяца с момента передачи потребителю, но не более 1000 часов наработки |
| Нормативный срок службы, лет | 12 |
