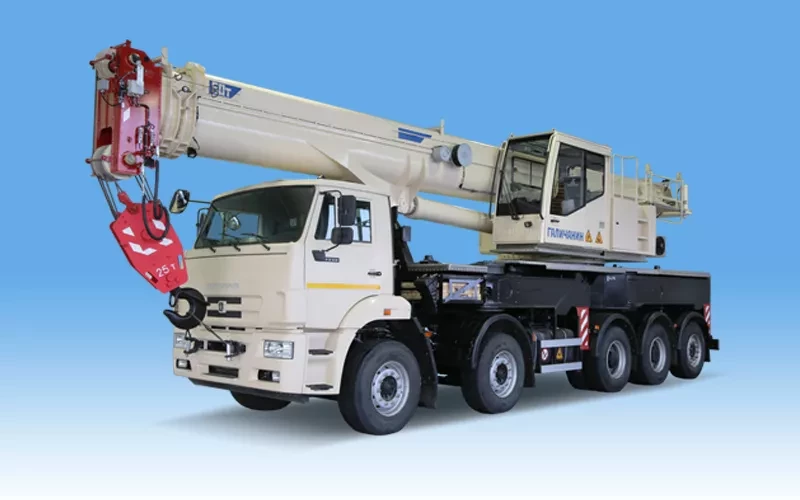

КАС-65715 «Галичанин»
на базе автомобильного шасси KAMAZ-7330 (10х4)
Описание модели КАС-65715
Кран автомобильный специальный КАС-65715 серии «АТОМ» грузоподъемностью 50 тонн создан для работы на объектах использования атомной энергии в соответствии с НП-043-18.
на шасси КАМАЗ-7330
Преимущества:
- сейсмоустойчивый кран автомобильный специальный КАС-65715 серии «АТОМ» не имеет аналогов в России.
- обладает повышенной надежностью за счет усиленной конструкции, что позволяет ему работать при землетрясении до 6 баллов включительно по шкале MSK-64.

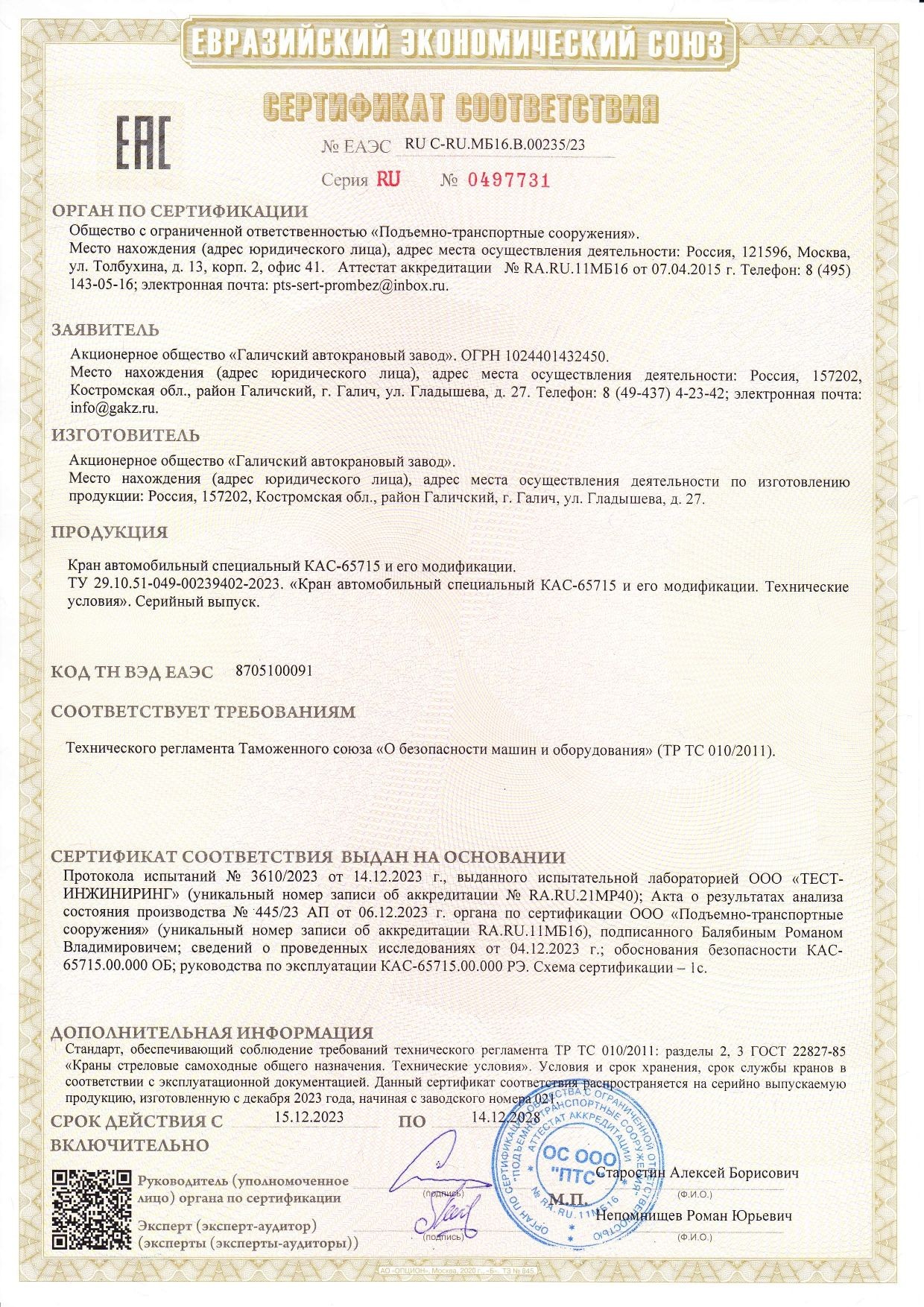

- автокран соответствует требованиям правил устройства и безопасной эксплуатации грузоподъемных машин и механизмов, применяемых на объектах использования атомной энергии НП-043-18.
- лакокрасочное покрытие КАС-65715 является стойким к дезактивирующим растворам, т.к. автокран может подвергаться радиоактивному загрязнению.
- режим телескопирования позволяет работать с грузами до 10 тонн.
- при работе с обычными грузами имеется возможность работы лебедкой с увеличенной скоростью подъема груза при нагрузках до 50% от ГВХ, т.е. до 25 тонн.
- работа на сближенном опорном контуре 6,0 х 6,385 х 7,12 м в условиях тесных строительных площадок;
- увеличенный опорный контур до 7,5 х 8,13 м;
- работа в зоне 360°;
- подъемная кабина оператора на угол до 20 градусов;
- электропропорциональное управление (джойстики);
- регулируемый насос с системами LS+LUDV снижает расход топлива при работе крановой установки на 20%;
- регулируемый насос с системами LS+LUDV обеспечивают совмещение рабочих операций и уменьшают время выполнения цикла грузоподъемной операции на 30%;
- морозоустойчивые уплотнители гидроцилиндров не теряют эластичность до -50°С.
Общие характеристики:
| Параметр | Значение |
|---|---|
| Грузоподъемность максимальная, т | 50 |
| Грузовой момент, тм | |
| - обычные грузы | 216,0 |
| - ТУК | 171,2 |

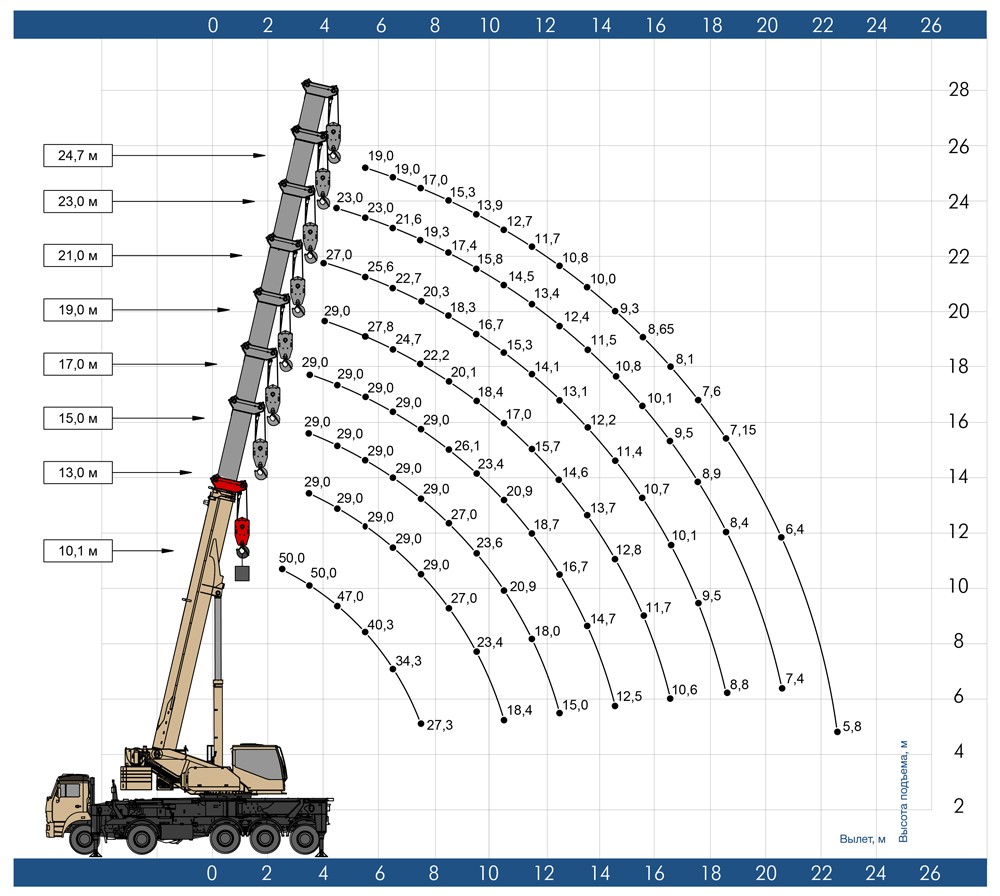

| Длина стрелы, м | 10,1 - 24,7 |
| Профиль стрелы | ОВОИД |
| Опорный контур, м: | |
| - максимальный | 7,2 х 8,13 |
| - минимальный | 6,00/6,39 х 7,12 |
| Зона работы крана, град | 360 |
| Макс. глубина опускания крюка, м | 40 |
| Максимальный вылет стрелы, м | 7,0 |
| Максимальная высота подъема крюка, м | 10,33 |
| Максимальный груз, при котором допускается телескопирование стрелы, т | |
| - обычные грузы | до 10 |
| - ТУК | до 5 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная | 9,612 |
| - максимальная | 19,224 |
| - посадки | 0,312 |
| Частота вращения поворотной части, об/мин | до 1,46 |
| Прибор безопасности | СБУК341.31 |
| Максимальная масса противовеса, т | 12,3 |
| Набор противовесов, т | №1(1,8т)+№2(1,5т)+№3(2,0т)+№4(5,0т)+№5(2,0т) |
| Шасси базового автомобиля | КАМАЗ-7330 |
| Колесная формула | 10 х 4 |
| База шасси, мм | 2060+3000+1440+1440 |
| Двигатель шасси (ЕВРО-5) | CAMMINS |
| - мощность двигателя шасси, кВт(л.с.) | 287(390) |
| Транспортная скорость, км/ч | 50 |
| Габариты крана в транспортном положении (длина х ширина х высота), мм | 11990 х 2550 х 3900 |
| Передний угол свеса, град | 27 |
| Задний угол свеса, град | 24 |
| Масса крана в минимальной комплектации , т | 37,68 |
| Нагрузка на 1-ю и 2-ю ось, т | 16,68 |
| Нагрузка на 3-ю, 4-ю, 5-ю ось, т | 21,0 |
| Температура эксплуатации, град. С | от -40 до +40 |
| Нормативный срок службы крана, лет | 13 |
| Срок гарантийного обслуживания крановой установки | 24 месяца либо 1000 часов наработки, в зависимости того, что наступит ранее, и исчисляется с момента подписания Акта приема-передачи крана при соблюдении условий эксплуатации |
